RESOLUT RANGE

Оконная система RESOLUT RANGE

Алюминиевые окна и двери серии RANGE системы RESOLUT предназначены для устройства светопроз-
рачных наружных и внутренних ограждений общественных, жилых, производственных и вспомогательных
зданий и сооружений промышленных предприятий. Монтажная глубина серии RANGE составляет 76 мм.
для коробки и дверных створок, 85 мм. для оконных створок.

В основу системы заложены алюминиевые
профили, соединенных между собой с помощью термовставок из полиамида, армированного стекловолок-
ном. Соединение термомостов с алюминиевым профилем может производиться как до покраски комбиниро-
ванного профиля, так и после покраски составляющих его алюминиевых профилей.

Характеристики системы

Материал профилей	Алюминиевый сплав 6060 по ГОСТ 4784-2019
Материал уплотнений	EPDM (чёрный), EPDM Co-Ex (чёрный)
Материал термомоста	PA 66 (стеклонаполнение 25%)
Материал утеплителя	Пенолон (закрытые поры)
Материал крепежа	Нержавеющая сталь A2, A4
Разновидности системы	Окна, двери
Открывание	Двери: внутреннее, наружное Окна: только внутрь помещения
Монтажная глубина	Коробка: 76 мм Створка: 76 мм (двери), 85 мм (окна)
Количество терморазрывов	1
Максимальная толщина заполнения	Двери: 50 мм Окна: 58 мм (створка), 50 мм (коробка)
Размер непрозрачной части коробка/створка	Двери: 151 мм Окна: 104 мм (min)
Покрытие поверхностей профилей	Порошковая окраска (не менее 60 мкм) Анодирование Декорирование «под дерево»
Максимальная масса створки	Двери: 300 кг Окна: 200 кг
Максимальный размер створки	Двери: 270 × 150 см (H×B) Окна: 250 × 180 см (H×B)
Высота дверного порога	14 мм
Приведённое сопротивление теплопередаче R₀	0,53 м²·°С/Вт (без термомодуля) 0,69 м²·°С/Вт (с термомодулем)
Водонепроницаемость	Класс A
Воздухопроницаемость	Класс A
Звукоизоляция	до Rw = 38 дБ
Изоляция внешнего шума	до RAтр = 36 дБ

Конструктивные особенности

Оконная система RANGE разработана под фурнитуру под европаз V.02. Коробка 10/14, створка 15/20. Фаль-
цлюфт 11,5 мм.

Угловые вкладыши обеспечивают сборку как методом обжима на специальном оборудовании, так и с по-
мощью штифтов с последующей закачкой в соответствующие отверстия однокомпонентного или двухкомпо-
нентного клея.

Дверная коробка универсальная. Она может применяться как в дверях наружного открывания, так и в две-
рях внутреннего открывания. В дверную створку устанавливаются замки с плоским штульпом 3 мм. шириной
24 мм. Реализована возможность установки как однозапорных, так и многозапорных замков.
Интеграция системы RANGE в фасадную систему SPACE осуществляется с помощью специальных коробок
или адаптеров.

Штапики зарезаются под углом 90° и устанавливаются последовательно: в начале горизонтальные, затем
вертикальные.

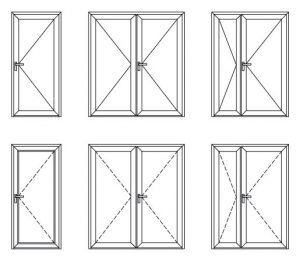

Варианты открывания
